工业企业电网谐波是如何产生的，有什么危害？（建议收藏）

工业用户侧变配电系统的谐波核心来源于非线性生产设备——这类设备因整流、变频、电弧等工作特性，会打破电流与电压的线性关系，产生特定频次的谐波。与商业、民用场景不同，工业场景谐波以“奇次谐波”为主（偶次谐波因三相负载对称特性被大幅抵消，含量通常<5%），其中3次、5次、7次谐波占总谐波含量的85%以上，11次、13次等高次谐波在特定高精密或大功率生产场景中表现突出，危害最大。

3次谐波的“特殊性”

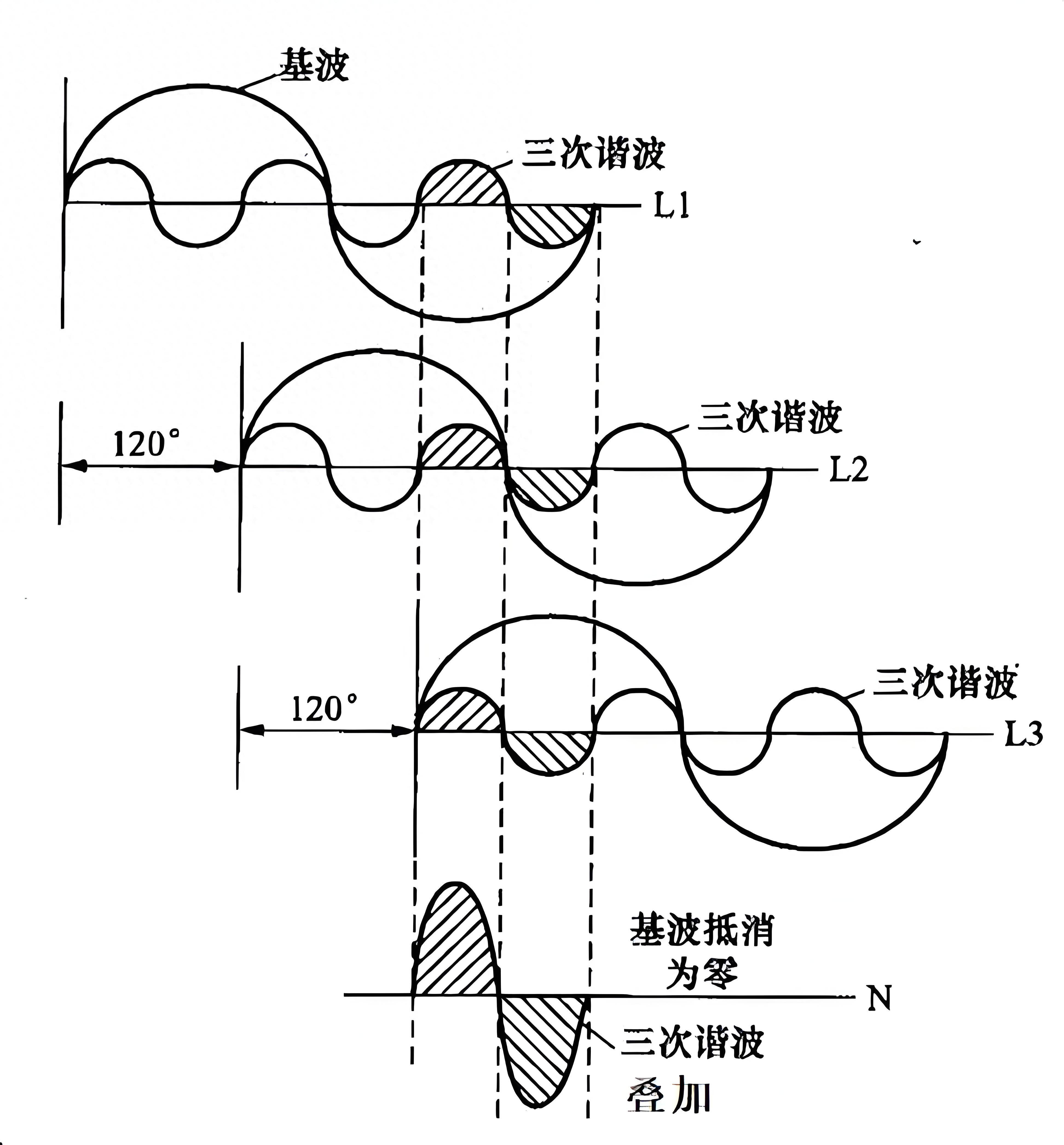

3次谐波中线电流叠加

3次谐波属于“零序谐波”（次数=3k，k为正整数），其核心特点是三相电流相位完全相同——在工业厂区“三相四线制”配电系统中（如车间动力与照明混合供电），3次谐波电流不会像基波电流那样相互抵消，反而会在中性线上“叠加累积”，导致中性线电流远超相线电流（甚至达到相线电流的1.5-2倍），这是工业车间中性线电缆频繁过热、烧毁的核心原因。

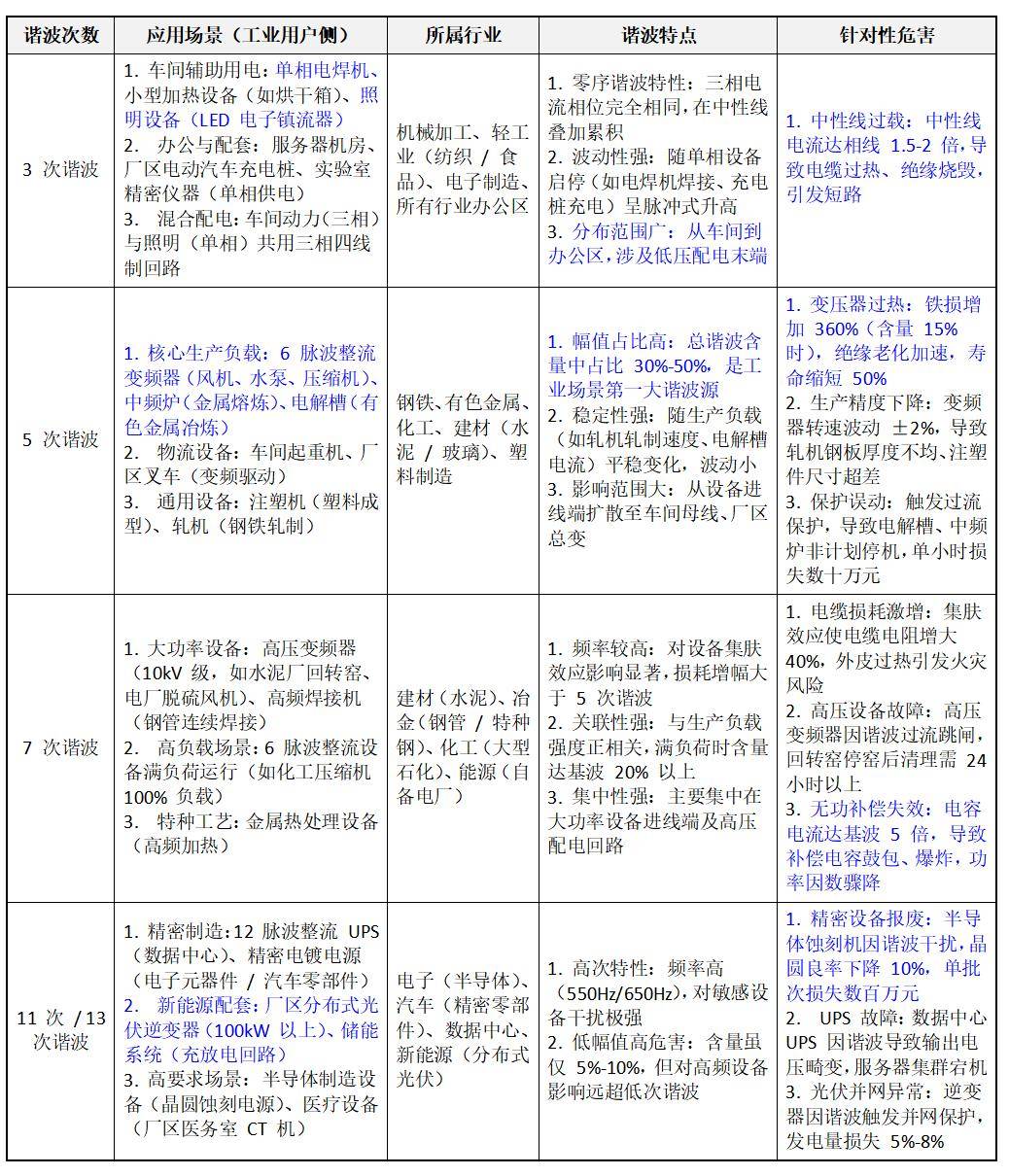

一、工业用户侧常见谐波次数、对应产生设备及危害

三、工业用户侧谐波治理的核心原则（附操建议）

工业谐波治理需避免“盲目投入”，核心逻辑是“先检测、后匹配、再落地”：

1. 精准检测：通过电能质量分析仪（电能质量分析仪通常价格比较高，市场有性价比较高的产品如AVM 3），对车间配电母线、关键设备进线端进行72小时连续监测，明确“主要谐波次数、含量、变化规律”（如焊接工序时段3次谐波突增，轧机运行时5次谐波升高）；

2. 分类治理：

3次谐波为主（如焊接车间、办公区）：采用“三相四线制有源滤波器（APF）”或“中性线滤波电抗器”，重点抑制中性线谐波电流；

5次、7次谐波为主（如变频风机、电解槽）：采用“无源滤波器（PPF）”（成本低、适合固定谐波）或“低压有源滤波器”（动态响应快，适合负载波动场景）；

高次谐波为主（如精密电镀、光伏并网）：采用“高频有源滤波器”或“SVG静止无功发生器”（兼具谐波治理与无功补偿功能）；

3. 重点优先：优先治理“影响核心生产设备”或“导致电费大幅增加”的谐波源（如轧机变频器、电解槽），再处理辅助用电场景的谐波，平衡治理投入与效益。

总之，工业用户侧谐波的危害贯穿“配电-生产-成本-安全”全链条，并非“单纯的电能质量问题”。通过明确谐波的“次数-设备”关联，针对性制定治理方案，不仅能避免设备故障、减少停产损失，更能降低电费成本、提升产品质量，为工业生产的稳定高效提供保障。
