顿磊：激光是如何产生的？

在工业除锈领域，激光除锈技术正以“无化学污染、无基材损伤、高效节能”的优势，逐步替代传统的喷砂、酸洗等工艺，成为绿色工业清洁的“新标杆”。而支撑这一技术的核心设备——激光器,事实上，激光器和灯泡类似，仅仅是电能转化为光能的装置。激光和阳光灯光类似，传播速度都是30万公里每秒，激光主要的特点是波长不同，振动频率不同，能量更强大而已。。

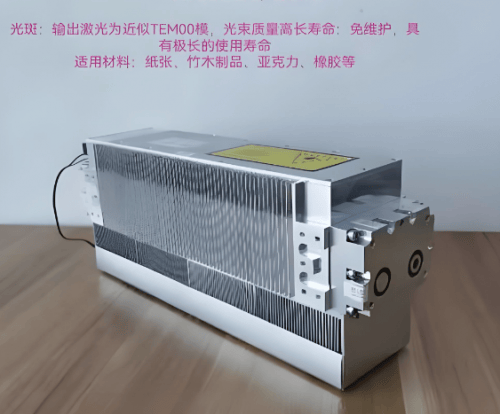

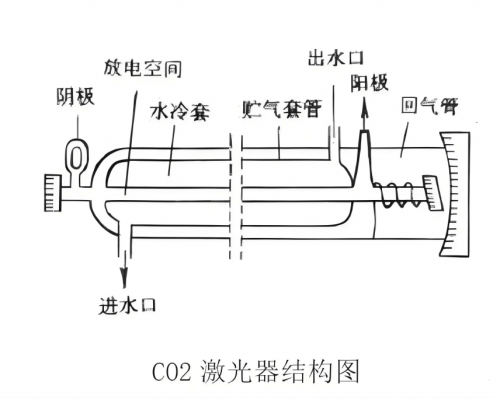

在激光除锈中最重要的两种激光光源是光纤激光（波长1080nm）和CO₂激光（10600nm）。 相比光纤激光来说，二氧化碳激光器结构更加简单，今天我们通过解剖二氧化碳激光器来说明激光是如何产生的。 我们就通过解剖封闭式CO₂激光器的基本结构，揭开激光“诞生”的面纱，让更多人读懂激光除锈背后的技术逻辑。

一、放电管：激光的“孕育摇篮”

如果把CO₂激光器比作“动力心脏”，那么放电管就是心脏的“核心腔室”——这里是激光束形成与传播的关键场所。

封闭式CO₂激光器的放电管多采用硬质玻璃制成，整体呈“套筒式”结构：外层是玻璃套管，中间则是一根空心毛细管。与大家更熟悉的He-Ne（氦氖）激光管相比，CO₂激光管的毛细管有两个显著特点：一是内径更大，通常为6～8mm，能容纳更多工作气体；二是输出功率对毛细管内径的“敏感度极低”，即便制造或使用中内径有微小偏差，也不会大幅影响性能。这种“冗余性”不仅降低了加工制造难度，更让激光器在工业除锈的复杂工况下（如振动、温度波动）保持稳定输出，为连续除锈作业提供了保障。

简单来说，这根不起眼的毛细管，就是CO₂分子被“激发”、释放光子的“第一现场”。

二、水冷套管：激光器的“降温卫士”

激光的产生离不开气体放电，而放电过程会伴随大量热量——如果这些热量无法及时排出，毛细管温度会急剧升高，轻则导致激光功率下降，重则烧毁玻璃管、缩短激光器寿命。此时，水冷套管就扮演了“降温卫士”的角色。

水冷套管紧密包裹在毛细管外侧，其内部设计有循环水流通道。当激光器工作时，冷水持续流过套管，通过热传导带走毛细管内放电电流产生的热量，将管内温度稳定在适宜范围（通常为20～30℃）。这种“主动冷却”设计，是CO₂激光器能长时间、高功率运行的关键——尤其在激光除锈作业中，设备往往需要连续工作数小时，水冷系统的可靠性直接决定了除锈效率。

展开全文

三、储气管：激光的“能量补给站”

激光的产生需要“工作物质”，而储气管就是储存这些物质的“能量补给站”。

储气管位于激光器最外层，内部并非只有CO₂（二氧化碳）一种气体，而是以CO₂为核心，搭配氦气（He）、氮气（N₂）等辅助气体，有时还会加入少量氢气（H₂）或氙气（Xe）。它们的作用各有分工：CO₂是“光子来源”，其分子被激发后跃迁会释放红外光子；氮气能将能量传递给CO₂分子，帮助其“跃升至高能级”；氦气则能快速带走CO₂分子的多余能量，促进其“循环激发”。

为了保证激光性能稳定，储气管内的总气压需维持在30～50Torr（1Torr≈133.3Pa，略低于大气压），且各气体的比例有严格要求（常见比例为CO₂:N₂:He=1:2:3）。这种“混合气体”设计，让CO₂激光器的能量转换效率大幅提升，为激光除锈提供了足够的“能量密度”。

四、谐振腔：激光的“放大与塑形器”

如果说放电管产生了“零散光子”，那么谐振腔就是将这些光子“放大、聚焦”成激光束的关键。

封闭式CO₂激光器常用“平凹谐振腔”，由两块镀有金膜的反射镜组成：一块是“全反射镜”，另一块是“输出端反射镜”。全反射镜的基片多为硅（Si），在CO₂激光器的特征波长（10.6μm，属于红外光，肉眼不可见）处的反射率不低于98.8%，能将光子几乎全部反射回放电管；输出端反射镜的基片则采用锗（Ge）或砷化镓（GaAs）——这两种材料能透过红外光，其反射率约为40%～60%，既允许部分光子反射回管内继续放大，又能让达到“阈值”的光子从这里射出，形成激光束。

需要特别注意的是，谐振腔的基片不能用K9玻璃、石英玻璃等常见可见光材料——这些材料会强烈吸收10.6μm波长的红外光，哪怕只有几毫米厚，也会将光子完全“截留”，根本无法形成激光输出。这种“材料适配性”，是CO₂激光器设计中最容易被忽视的细节，却直接决定了激光能否顺利“诞生”。

五、电极：激光的“激发触发器”

要让储气管内的气体“活跃”起来，就需要电极提供“激发能量”——它相当于激光产生的“触发器”。

封闭式CO₂激光器的放电电流较小（避免过度加热气体），因此阴极多采用钼片或镍片制成圆筒状，以增大与气体的接触面积。以常见的0.5m、1m长CO₂激光器为例，其工作电流通常在30～40mA，阴极圆筒的表面积约为500cm²，这种设计能让电流均匀分布，避免局部气体被过度激发。

更关键的是，在阴极与谐振腔反射镜之间，还会加装一个“光阑”——它的作用是阻挡从阴极高速飞出的电子，防止电子直接撞击反射镜的金膜，导致镜片损坏或反射率下降。这个小小的“防护装置”，极大延长了谐振腔的使用寿命，降低了激光除锈设备的维护成本。

激光如何“诞生”？各部件的协同奥秘

当我们把这些部件串联起来，激光的“诞生过程”就清晰了：

1. 激发阶段：电极通电后，在放电管内形成电场，储气管中的CO₂、氮气、氦气混合气体被电离，氮气分子吸收能量后将能量传递给CO₂分子，使其跃升至高能级；

2. 光子释放：高能级的CO₂分子不稳定，会自发跃迁到低能级，同时释放出波长10.6μm的红外光子；

3. 放大阶段：这些光子在谐振腔的全反射镜和输出镜之间来回反射，不断撞击其他高能级CO₂分子，引发“受激辐射”，产生更多相同波长的光子——光子数量呈指数级增长；

4. 激光输出：当光子数量达到“阈值”时，部分光子会透过输出端反射镜，形成一束高强度、高方向性的红外激光；

5. 应用阶段：这束激光被引导至除锈工件表面，通过光能转化为热能，快速熔化或气化锈层（锈层吸收红外光的能力远强于金属基材），同时不会损伤基材本身——这就是激光除锈的核心原理。

从构造到应用：读懂激光除锈的“科技底气”

看似复杂的CO₂激光器，其每一个部件的设计都围绕“稳定、高效产生激光”展开：放电管提供“孕育空间”，水冷套管保障“稳定环境”，储气管补充“能量物质”，谐振腔实现“光子放大”，电极触发“能量激发”。正是这些部件的协同工作，让激光除锈技术具备了“环保、高效、精准”的优势。
